PU同步帶的周長如何算

　　PU同步帶長度怎么計算，擎川EVERLA,是一家集工業輸送帶研發、設計、加工、銷售為一體的同步帶生產廠家，15年專注于PU同步帶、PVC輸送帶、擋板輸送帶、尼龍片基帶研制生產，為食品、醫藥、日化領域提供一站式輸送帶解決方案 。PU同步帶的長度計算只需要根據PU同步帶的齒數×PU同步帶的節距即可進行計算。這是因?yàn)镻U同步帶的節距是指兩個相鄰的帶齒中心之間的距離。所以所有帶齒的中心距加起來就是PU同步帶的長度。

　　方式一、PU同步帶的長度計算公式如下：

　　lb= ((df+ dm) 1.5708 ) + (2 lfm)

　　其中l(wèi)b是PU同步帶的長度，df是大PU同步帶輪的直徑，dm是小PU同步帶輪的直徑，lfm是大PU同步帶輪的中心和小PU同步帶輪中心的距離。

　　從上述PU同步帶長度的計算公式可以看出PU同步帶輪的直徑對于PU同步帶的長度有一定的影響。而PU同步帶輪的直徑和PU同步帶輪的型號還有尺寸有關。所以PU同步帶輪的型號會對PU同步帶的長度有一定的影響。

　　方式二、PU同步帶的長度長計算公式：L=2C+1.57(DP+pd)+(DP-pd)/4C

　　DP：大輪節徑

　　pd：小輪節徑

　　C：PU同步帶輪中心距

　　P：節距

　　Z：齒輪齒數

　　節徑：DP=P*Z/3.14

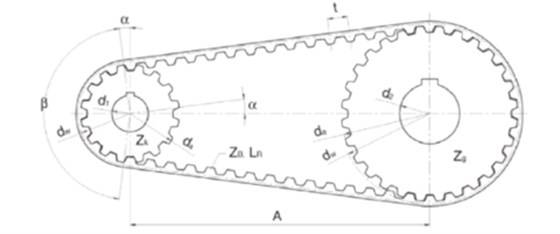

　　如果只知道兩同步輪的分度圓直徑和中心距，怎樣計算它們所需的PU同步帶長度?

　　假設大同步輪的半徑為r1，小同步輪的半徑r2，2個滾輪中心距離d，則總長度為與大輪相貼的部分+與小輪相貼的部分+懸空長度，

　　即r1*2arccos((r1-r2)/d)+r2*(2PI-2arccos((r1-r2)/d))+2*(d**2-(r1-r2)**2)**0.5，

　　以上就是擎川EVERLA給大家分享的PU同步帶的計算周長的使用方法，相信大家對PU同步帶的計算周長的使用方法也有了一定的了解了，希望能對大家有所幫助。如果還想要了解更多關于PU同步帶的相關知識，記得關注擎川EVERLA，下回給你分享更多的行業知識。
